Osciloscopio AUTEL MP408 - 4 Canales / 20 Mhz
Descripción

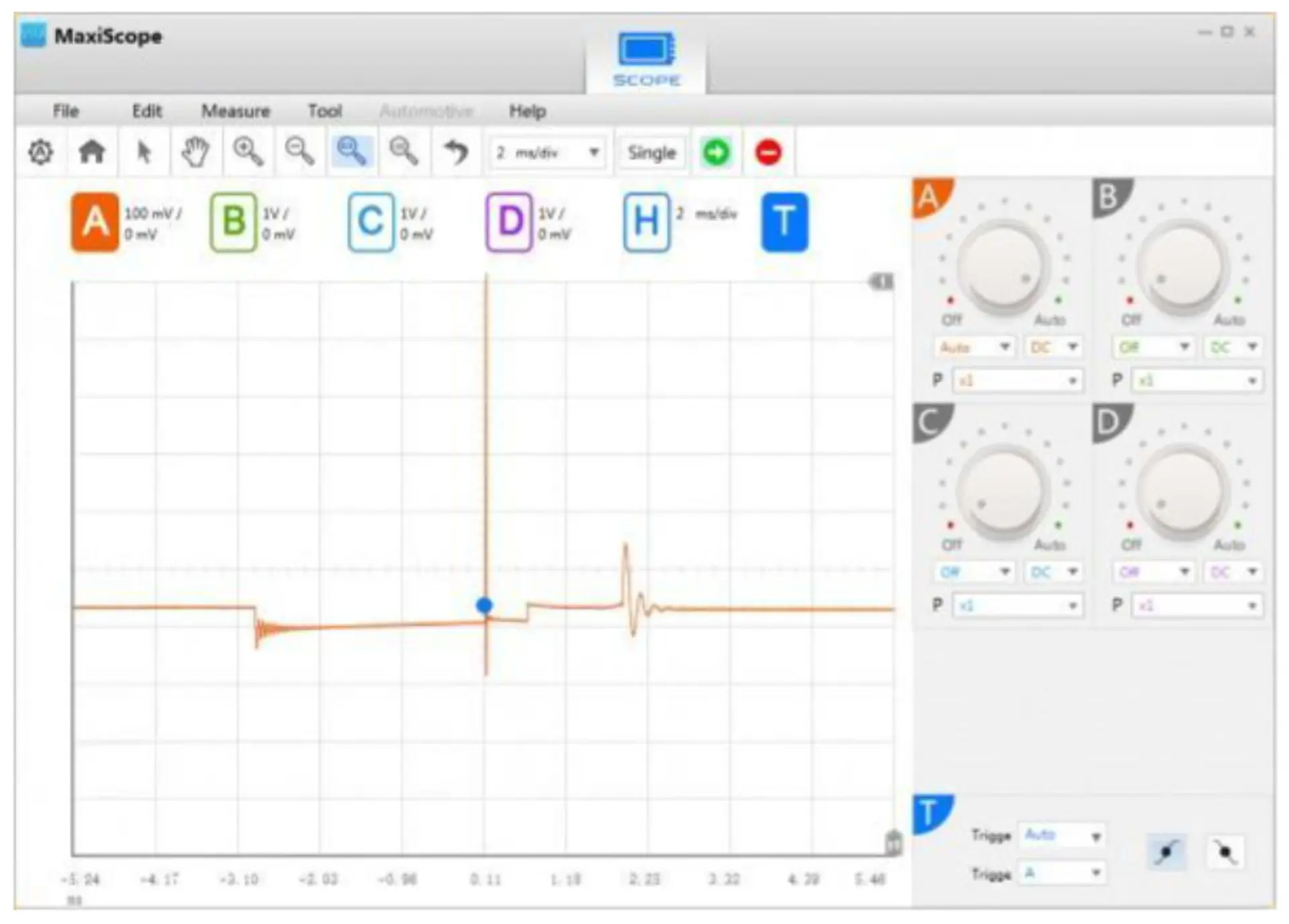

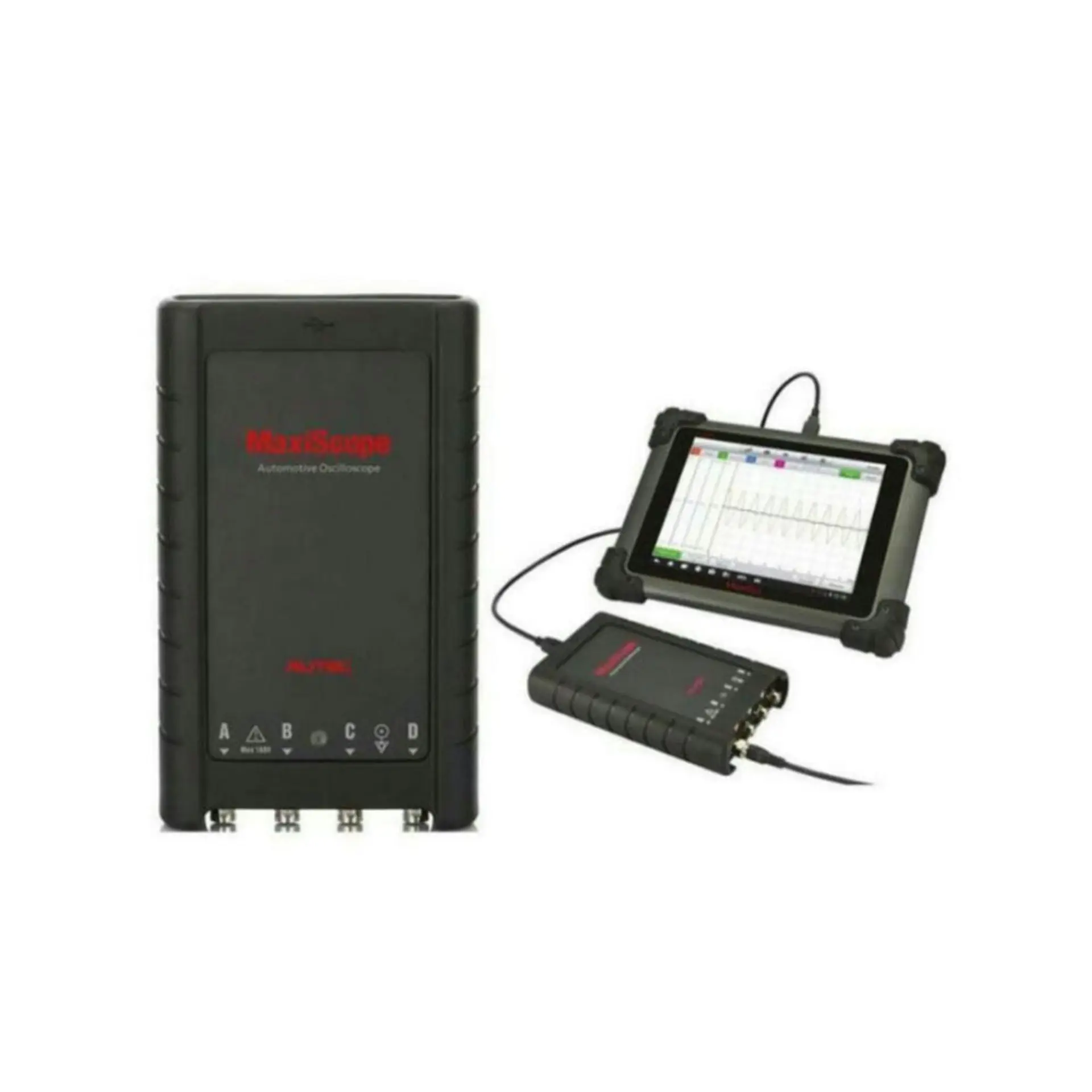

Descubre el Osciloscopio MP408 de Autel. Funciona en conjunto con PC con Windows 7, 8 y 10, en versiones de 32 y 64 bits, o con algunos escáneres MaxiSys. Es una herramienta de diagnóstico que ayuda a reconocer el funcionamiento interno de los circuitos electrónicos de los vehículos.
Se caracteriza por una interfaz de usuario fácil de utilizar y especificaciones de hardware que permiten un ancho de banda de 20 MHz y una velocidad de muestreo de 20 a 80 MS/s. Permite medir y probar componentes y circuitos eléctricos y electrónicos de vehículos modernos.
La alimentación de energía del MaxiScope MP408 se obtiene directamente del puerto USB conectado a la PC, haciendo que el uso del sistema sea más portátil.
CARACTERÍSTICAS
▪ Configuración automática con un clic de las escalas de voltaje y base de tiempo.
▪ Aplicable a todas las marcas y modelos de vehículos modernos.
▪ Compatible con los estándares de bus de datos LIN, CAN y FlexRay.

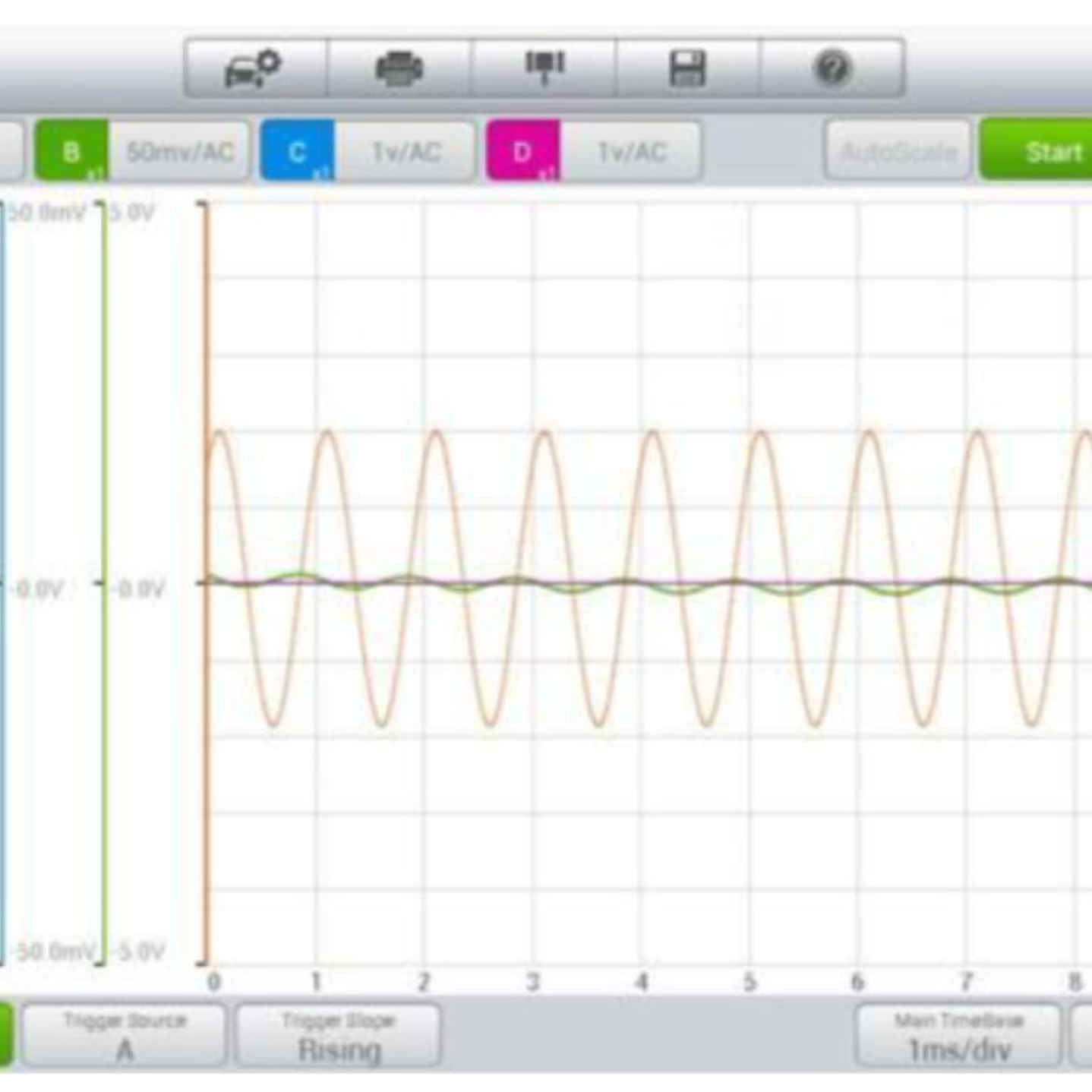

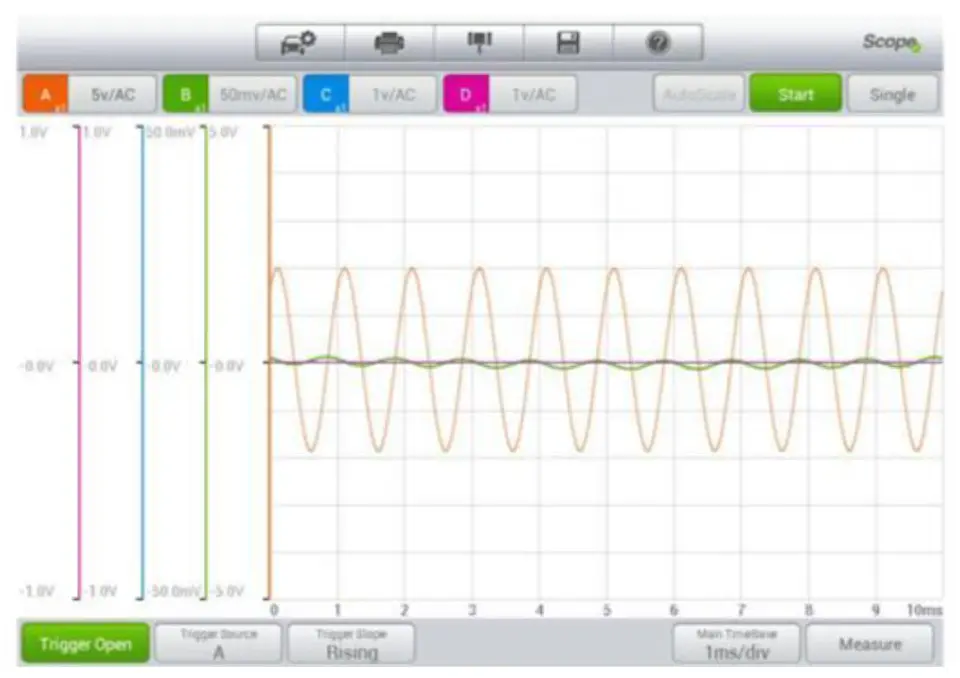

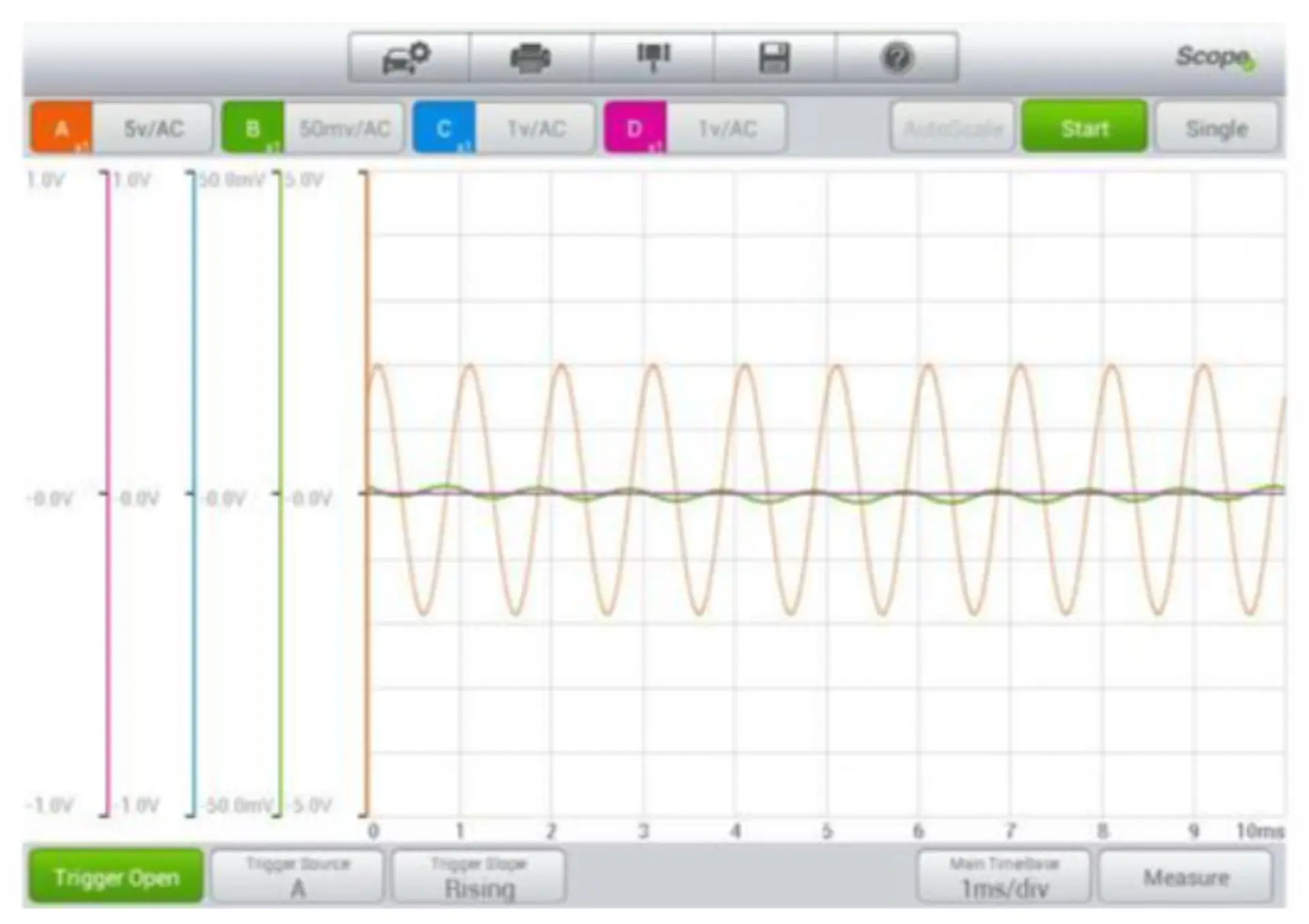

▪ Lee y muestra señales eléctricas en formas de onda de alta resolución.
▪ Permite edición manual de la pantalla de presentación de parámetros durante la medición.
▪ Guarda y reproduce datos de formas de onda.
▪ Panel de control con 4 canales identificados visualmente.
▪ Interfaz de usuario intuitiva, con ajuste simplificado del punto de disparo (Trigger) y presentación de la información en escala de tiempo real.
▪ Alimentación directa mediante conexión USB.
▪ Actualización de software gratuita en línea por Internet.
▪ Diseño portátil, con carcasa resistente y funda de caucho protectora.
▪ Aplicable a todas las marcas y modelos de vehículos modernos.
▪ Compatible con los estándares de bus de datos LIN, CAN y FlexRay.
▪ Lee y muestra señales eléctricas en formas de onda de alta resolución.
▪ Permite edición manual de la pantalla de presentación de parámetros durante la medición.
▪ Guarda y reproduce datos de formas de onda.
▪ Panel de control con 4 canales identificados visualmente.
▪ Interfaz de usuario intuitiva, con ajuste simplificado del punto de disparo (Trigger) y presentación de la información en escala de tiempo real.
▪ Alimentación directa mediante conexión USB.
▪ Actualización de software gratuita en línea por Internet.
▪ Diseño portátil, con carcasa resistente y funda de caucho protectora.
ESPECIFICACIONES TÉCNICAS
▪ Resolución vertical: 12 bits.
▪ Canales: 4.
▪ Ancho de banda: 200 MHz.
▪ Precisión: 1%.
▪ Sensibilidad: 10 mV/div – 20 V/div.
▪ Interfaz de PC: USB 2.0.
▪ Alimentación: por puerto USB.
▪ Intervalos de entrada (escala completa): ±50 mV a ±100 V en 11 intervalos.
▪ Resistencia de entrada: 1 MΩ en paralelo con 22 pF.
▪ Tipo de entrada: conector BNC de un extremo.
▪ Toma de entrada: CA/CC seleccionable por software.
▪ Protección de sobrecarga: ±200 V en entrada única.
▪ Memoria de búfer: muestras de 32 MB compartidas entre los canales activos.
▪ Búfer de forma de onda: hasta 1000 formas de onda.
▪ Intervalos de base temporal: 100 ns/div a 1000 s/div.
▪ Temperatura de funcionamiento: 0 °C a 50 °C (15 °C a 40 °C para la precisión indicada).
▪ Temperatura de almacenamiento: -20 °C a +60 °C.
▪ Humedad de almacenamiento: 5 % a 95 % HR, sin condensación.
▪ Dimensiones: 190 × 115 × 38 mm.
▪ Peso: < 0,5 kg.
▪ Canales: 4.
▪ Ancho de banda: 200 MHz.
▪ Precisión: 1%.
▪ Sensibilidad: 10 mV/div – 20 V/div.
▪ Interfaz de PC: USB 2.0.
▪ Alimentación: por puerto USB.
▪ Intervalos de entrada (escala completa): ±50 mV a ±100 V en 11 intervalos.
▪ Resistencia de entrada: 1 MΩ en paralelo con 22 pF.
▪ Tipo de entrada: conector BNC de un extremo.
▪ Toma de entrada: CA/CC seleccionable por software.
▪ Protección de sobrecarga: ±200 V en entrada única.
▪ Memoria de búfer: muestras de 32 MB compartidas entre los canales activos.
▪ Búfer de forma de onda: hasta 1000 formas de onda.
▪ Intervalos de base temporal: 100 ns/div a 1000 s/div.
▪ Temperatura de funcionamiento: 0 °C a 50 °C (15 °C a 40 °C para la precisión indicada).
▪ Temperatura de almacenamiento: -20 °C a +60 °C.
▪ Humedad de almacenamiento: 5 % a 95 % HR, sin condensación.
▪ Dimensiones: 190 × 115 × 38 mm.
▪ Peso: < 0,5 kg.
▪ Tasa de muestreo máxima (una captura):
· 1 o 2 canales en uso: 80 MS/s.
· 3 o 4 canales en uso: 20 MS/s.
· 1 o 2 canales en uso: 80 MS/s.
· 3 o 4 canales en uso: 20 MS/s.
