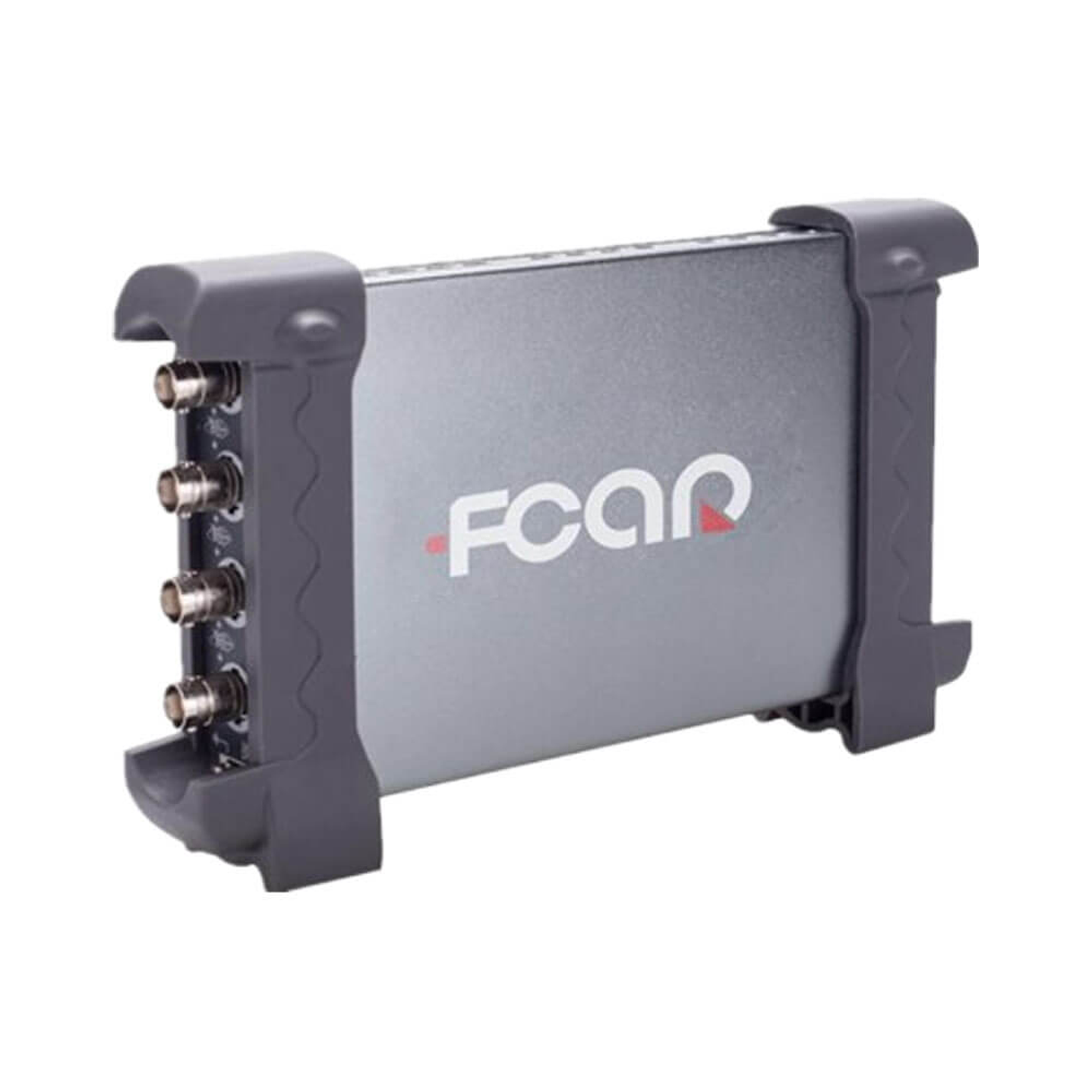

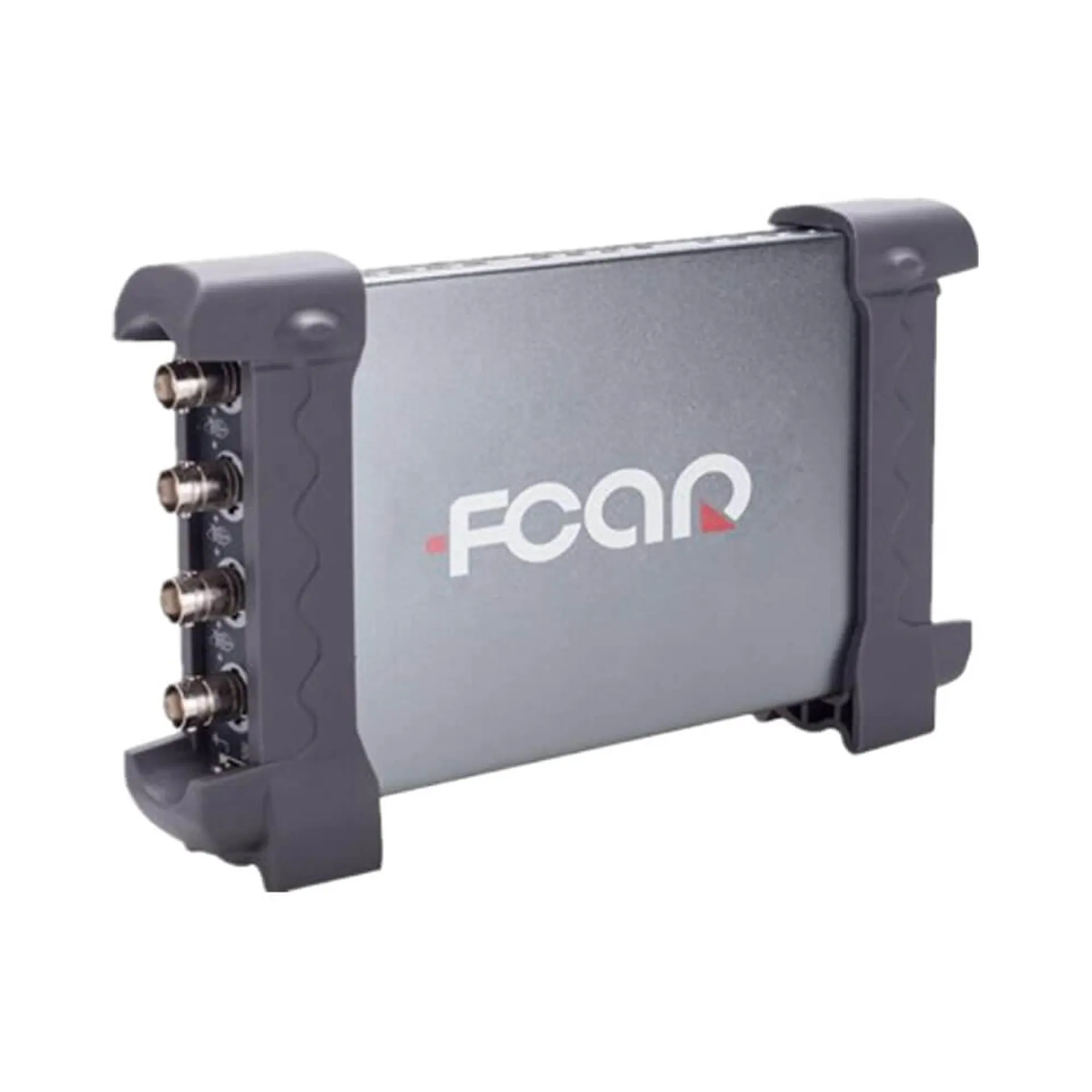

Osciloscopio FCAR FP511 - 4 Canales / 70 Mhz
Descripción
Descubre el osciloscopio FCAR FP511, compatible con los escáneres FCAR F7SW y F7SG. Con la incorporación de este equipo al escáner, se amplían las capacidades de diagnóstico técnico, permitiendo medir y probar prácticamente todos los componentes, circuitos eléctricos y electrónicos de un vehículo.
ESPECIFICACIONES TÉCNICAS
VERTICAL
▪ Canales analógicos: 4.
▪ Ancho de banda: 70 MHz (-3 dB).
▪ Resistencia de impedancia de entrada: 1 MΩ; capacitancia: 25 pF ± 3 pF.
▪ Sensibilidad de entrada: 2 mV / div a 10 V / div.
▪ Acoplamiento de entrada: AC / DC / GND.
▪ Resolución vertical: 8 bits.
▪ Profundidad de memoria: 64K / CH.
▪ Protección máxima de entrada: 400 V (CC + CA pico).
▪ Ancho de banda: 70 MHz (-3 dB).
▪ Resistencia de impedancia de entrada: 1 MΩ; capacitancia: 25 pF ± 3 pF.
▪ Sensibilidad de entrada: 2 mV / div a 10 V / div.
▪ Acoplamiento de entrada: AC / DC / GND.
▪ Resolución vertical: 8 bits.
▪ Profundidad de memoria: 64K / CH.
▪ Protección máxima de entrada: 400 V (CC + CA pico).
HORIZONTAL
▪ Tasa de muestreo en tiempo real: 1 GSa / s.
▪ Rango de base de tiempo: 2 ns / div a 1000 s / div (secuencias 1-2-5).
▪ Precisión de base de tiempo: ± 50 ppm.
▪ Rango de base de tiempo: 2 ns / div a 1000 s / div (secuencias 1-2-5).
▪ Precisión de base de tiempo: ± 50 ppm.
TRIGGER
▪ Fuente: CH1, CH2, CH3, CH4.
▪ Modo: borde, pulso, video, alternativo.
▪ Modo X-Y.
▪ Entrada del eje X: CH1.
▪ Entrada del eje Y: CH2.
▪ Cambio de fase: máximo 3 grados.
▪ Modo: borde, pulso, video, alternativo.
▪ Modo X-Y.
▪ Entrada del eje X: CH1.
▪ Entrada del eje Y: CH2.
▪ Cambio de fase: máximo 3 grados.
CURSORES Y MEDICIÓN
▪ Medición de voltaje: Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot.
▪ Medición de frecuencia y tiempo: período, tiempo de subida, tiempo de caída, ancho positivo, ancho negativo, ciclo de trabajo.
▪ Modos de medición: cursores horizontal, vertical, pista y medición automática.
▪ Procesamiento de señal de forma de onda: +, -, ×, ÷, FFT, Invert.
▪ Medición de frecuencia y tiempo: período, tiempo de subida, tiempo de caída, ancho positivo, ancho negativo, ciclo de trabajo.
▪ Modos de medición: cursores horizontal, vertical, pista y medición automática.
▪ Procesamiento de señal de forma de onda: +, -, ×, ÷, FFT, Invert.
RANGO DE VOLTAJE
▪ Sonda de 10 mV a 10 V / div @ ×1.
▪ Sonda de 100 mV a 100 V / div @ ×10.
▪ Sonda de 1 V a 1000 V / div @ ×100.
▪ Sonda de 10 V a 10000 V / div @ ×1000.
▪ Sonda de 100 V a 100000 V / div @ ×10000.
▪ Sonda de 100 mV a 100 V / div @ ×10.
▪ Sonda de 1 V a 1000 V / div @ ×100.
▪ Sonda de 10 V a 10000 V / div @ ×1000.
▪ Sonda de 100 V a 100000 V / div @ ×10000.
MODO GENERADOR DE FORMA DE ONDA ARBITRARIA
▪ Frecuencia de forma de onda: DC ~ 25 MHz.
▪ DAC: 2K ~ 200 MHz ajustable.
▪ Resolución de frecuencia: 0,10%.
▪ Salida de forma de onda: canal 1CH.
▪ Profundidad de forma de onda: 2 KSa.
▪ Resolución vertical: 12 bit.
▪ Estabilidad de frecuencia: <30 ppm.
▪ Amplitud de onda: ± 3,5 V máx.
▪ Impedancia de salida: 50 Ω.
▪ Corriente de salida: 50 mA, Ipeak = 50 mA.
▪ Sistema BW: 25M.
▪ Distorsión armónica: -50 dBc (1 KHz), -40 dBc (10 KHz).
▪ DAC: 2K ~ 200 MHz ajustable.
▪ Resolución de frecuencia: 0,10%.
▪ Salida de forma de onda: canal 1CH.
▪ Profundidad de forma de onda: 2 KSa.
▪ Resolución vertical: 12 bit.
▪ Estabilidad de frecuencia: <30 ppm.
▪ Amplitud de onda: ± 3,5 V máx.
▪ Impedancia de salida: 50 Ω.
▪ Corriente de salida: 50 mA, Ipeak = 50 mA.
▪ Sistema BW: 25M.
▪ Distorsión armónica: -50 dBc (1 KHz), -40 dBc (10 KHz).
COMPOSICIÓN
▪ Fuente de alimentación USB de la tablet del escáner FCAR.
▪ Dimensiones: 175 × 105 × 30 mm.
▪ Peso: 1 kg.
▪ Incluye maletín de almacenamiento y transporte.
▪ Dimensiones: 175 × 105 × 30 mm.
▪ Peso: 1 kg.
▪ Incluye maletín de almacenamiento y transporte.
